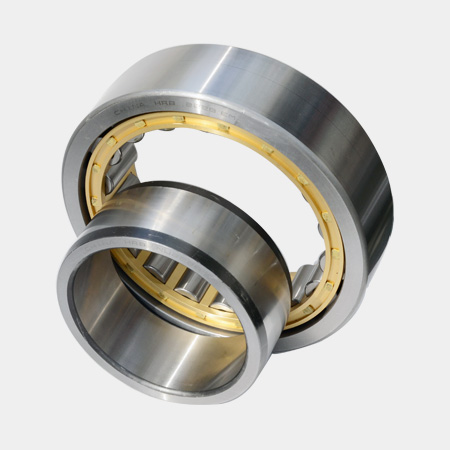

產品名稱：哈爾濱圓錐孔軸承|滾子軸承
軸承品牌：HRB
軸承型號：NU2228EM
軸承材質：軸承鋼
產品熱詞：
hrb軸承，哈爾濱軸承，圓柱滾子軸承，單列圓柱滾子軸承，雙列圓柱滾子軸承。
產品說明：
圓柱滾子軸承分為：?jiǎn)瘟袌A柱滾子軸承、雙列圓柱滾子軸承、四列圓柱滾子軸承三大類。
單列圓柱滾子軸承
NU 型軸承的外圈兩側有擋邊，內圈無擋邊。而 N型軸承內圈兩側有擋邊，外圈無擋邊。因此在一定范圍內允許機軸相對軸承箱作雙向軸向位移，即可以承受機軸由熱膨脹引起的長度變化。因此適于作非定位軸承。
NJ 型圓柱滾子軸承外圈兩側有擋邊，內圈一側有擋邊。NF 型圓柱滾子軸承內圈兩側有擋邊，外圈一側有擋邊。因此對機軸可提供一個方向的軸向定位。
NUP型圓柱滾子軸承外圈兩側有擋邊，內圈一側有擋邊，另一側有活動擋邊。因此可使軸承對機軸作雙向定位。
亦生產機床主軸用內圈帶 1:12 圓錐孔的高精度單列圓柱滾子軸承。
雙列圓柱滾子軸承
生產的雙列圓柱滾子軸承均為機床主軸用精密級軸承，也可以用于其它精密機械。NN 型為內圈帶擋邊，外圈無擋邊。而 NNU 型為外圈帶擋邊，內圈無擋邊。為方便用戶使用時安裝潤滑裝置，以外圈有油槽和油孔的結構為主（后綴代號 W33型），并可根據用戶需要提供圓柱孔和圓錐孔兩種結構形式的產品。
尺寸
表中所列軸承的基本尺寸符合 ISO15-1981。
允許傾斜角
適當調整滾子與滾道面的接觸狀態，不僅可以防止接觸面的異常載荷，還允許安裝誤差帶來的內圈與外圈的傾斜。圓柱滾子軸承的允許傾斜角為：
- 窄型 10，2,3 及 4 系列軸承 3.5’
- 寬型 22 及 23 系列軸承 1.5’
較大的傾斜角有時也可允許，但要取決于載荷大小和所需壽命。雙列圓柱滾子軸承不允許有傾斜角。
公差
生產 P5 級以下公差的單列圓柱滾子軸承。同時生產 P5 級及以上公差、SP、UP 級特殊公差的機床主軸用內圈帶錐孔的單列圓柱滾子軸承和雙列圓柱滾子軸承。
徑向游隙
單列圓柱滾子軸承的標準產品具有基本組游隙。單列圓柱滾子軸承也可提供C3 組游隙，有些也可以提供更大的 C4 組游隙。雙列圓柱滾子軸承的標準產品具有 C1組游隙，圓柱孔也可提供 C2、C3 組游隙產品，圓錐孔軸承也可提供 C2 組游隙產品。
保持架
單列圓柱滾子軸承的標準保持架列于下表。NU、NJ、NF 及 NUP 型軸承之保持架通常與 N 型軸承相同。
采用玻璃纖維增強的尼龍 66 保持架的軸承（后綴代號 TN）用于 +120℃以下溫度運行。要求極高溫度或惡劣條件下連續運行軸承裝置，可采用實體黃銅保持架（后綴M）。采用玻璃纖維增強尼龍 66 保持架和黃銅保持架為標準設計的軸承也可根據用戶要求采用沖壓鋼質保持架。
最低載荷
為了防止軸承高速運轉時由于離心作用在滾子與滾道之間產生有害的滑動，軸承所需的最小載荷可由下式估算：
Fr=Kr(6+4n/nr)(dm/100)2
式中
Fr- 最小徑向載荷，N
Kr- 最小載荷系數
用于 10 系列軸承 Kr=100
用于 2,3 及 4 系列軸承 Kr=150
用于 22 系列軸承 Kr=200
用于 23 系列軸承 Kr=250
n- 轉速，r/min
nr- 機油潤滑時的極限轉速
dm- 軸承平均直徑 =0.5×(d+D),mm
當量動靜載荷
當量動載荷 P=Fr(kN) 對軸向承載的圓柱滾子軸承當尺寸系列為 2,3 時
P=Fr+0.3Fa(0 ≤ Fa/Fr≤ 0.12)
P=0.94Fr+0.8Fa(0.12<Fa/Fr≤ 0.3)
當尺寸系列為 22,23 時
P=Fr+0.2Fa(0 ≤ Fa/Fr≤ 0.18)
P=0.94Fr+0.53Fa(0.18<Fa/Fr≤ 0.3)
當量靜載荷 P0=Fr(kN)
軸向動載荷承受能力
圓柱滾子軸承主要用于承受徑向載荷，套圈帶擋邊的軸承如 NJ 型、NF 型和 NUP型也能承受一定的軸向載荷，軸向載荷的承受能力主要不是由材料疲勞強度決定，而是由滾子和擋邊接觸區滑動表面的載荷承受能力所決定，即主要取決于軸承潤滑狀態、運行溫度及軸承散熱條件。用下式可計算出允許軸向載荷。
式中
Fap- 最大允許軸向載荷，N
C0- 基本額定靜載荷，N
Fr- 實際徑向載荷，N
n- 運行轉速，r/min
d- 軸承內徑，mm
D- 軸承外徑，mm
K1- 系數 , 油潤滑時取 0.3, 脂潤滑時取 0.5
K2- 系數 , 油潤滑時取 0.03, 脂潤滑時取 0.05
以上公式在軸承正常運轉條件下使用，并對恒定軸向載荷有效。當軸向載荷短暫作用時，應將所得的值乘以 2，沖擊載荷時乘以 3.
作用于軸承上的恒定軸向載荷 Fa 不允許超過 1.2D2（D 為軸承外徑 mm）偶然沖擊載荷不能超過 3D2。
為了獲得均勻擋邊載荷及保證機軸有足夠的運行精度，對承受大軸向載荷的圓柱滾子軸承需要特別留意軸承有關接觸表面的軸向跳動。
也可以根據用戶要求生產其他類型的單列圓柱滾子軸承，例如滿滾子自鎖軸承等。
